流程圖說明
一、流程圖元件
流程圖是由下列圖形所構成：
|
開始或結束工作的圖形 |
|
|
輸入/輸出工作的圖形 |
|
|
處理工作的圖形 |
|
|
條件判斷的圖形 |
|
|
工作流向的圖形 |
|
|
連接點 |
 |
二、範例

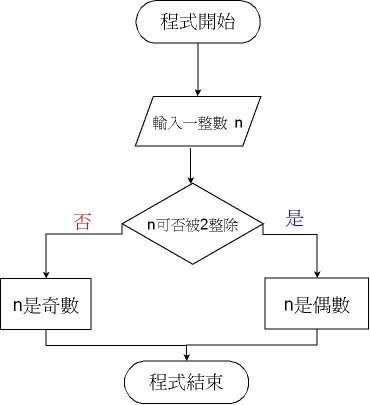

【例 2.1】輸入一正整數，判斷為奇數或偶數。用流程圖方式表示。

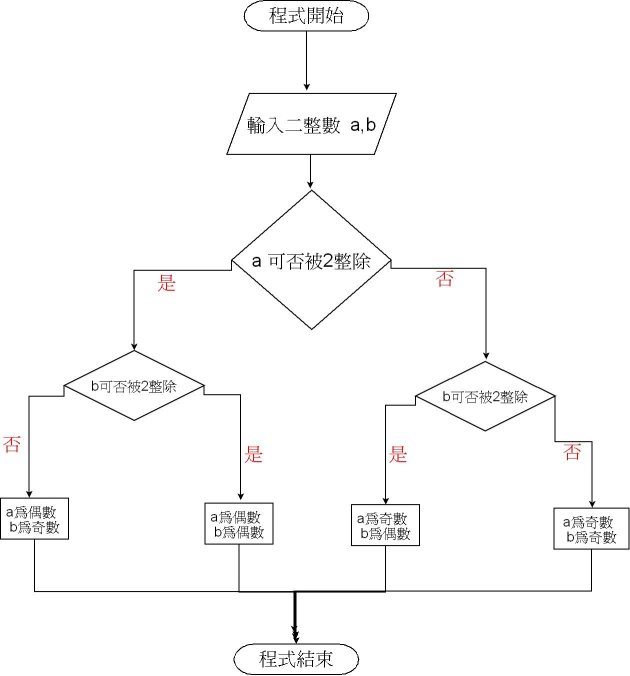

【例 2.2】輸入兩正整數，判斷此二數是否為一個奇數與一個偶數，用流程圖表示。

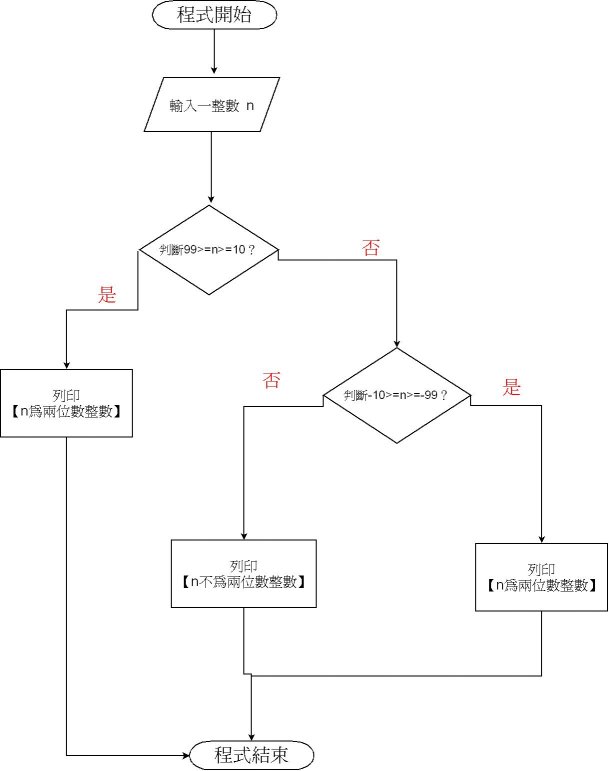

【例 2.3】輸入一個整數，請判斷這個整數為兩位數整數（請考慮99∼10 與 -10∼-99 兩種狀況）。

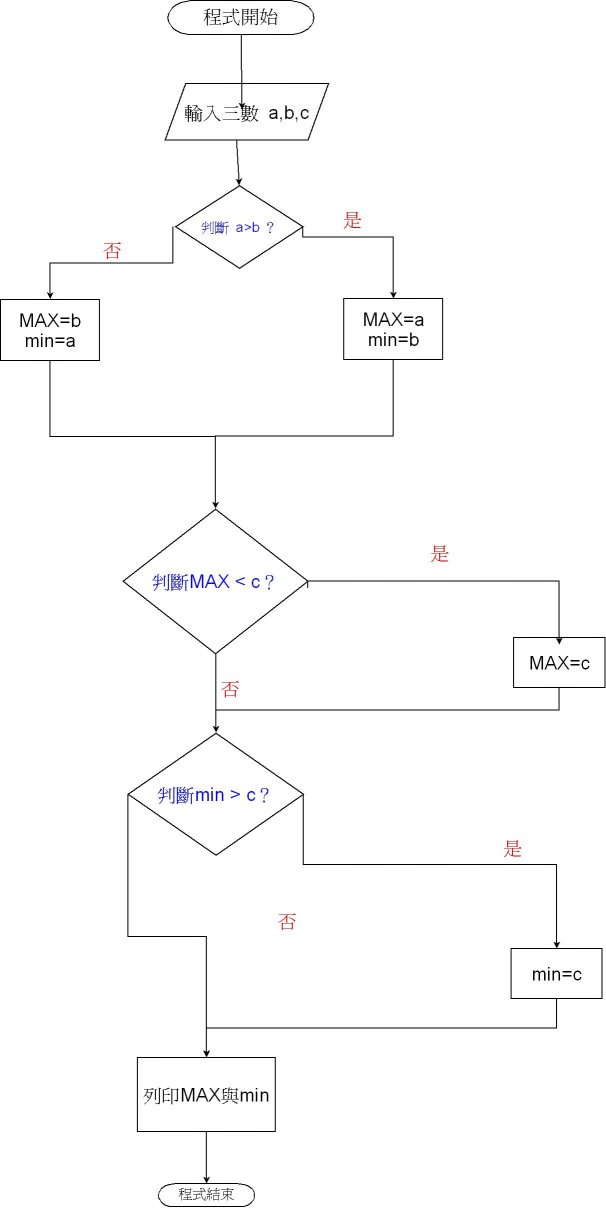

【例 2.4】 輸入三數，找出最大值與最小值。

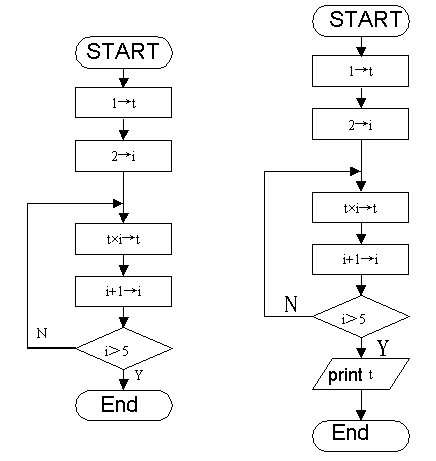

【例 2.6】 5! 的計算用流程圖表示。

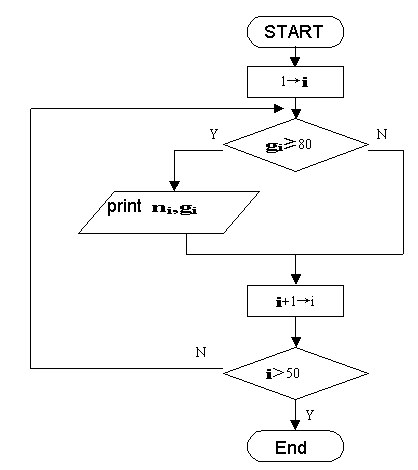

【例 2.7】用流程圖表示。

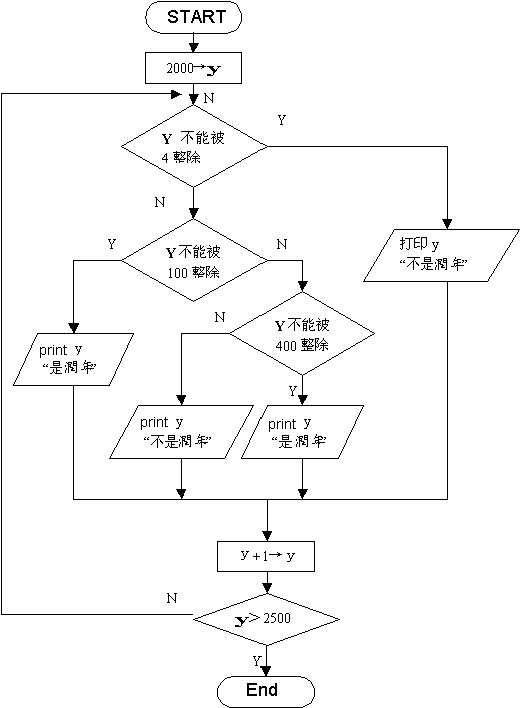

【例 2.8】判定閏年的算用流程圖表示。
【例 2.9】將例 2.4求
的算用流程圖表示。
【例 2.10】
請設計一程式，輸入一學生成績，由程式判斷若成績在60分以上，請輸出“及格”，反之則為“不及格”。
|

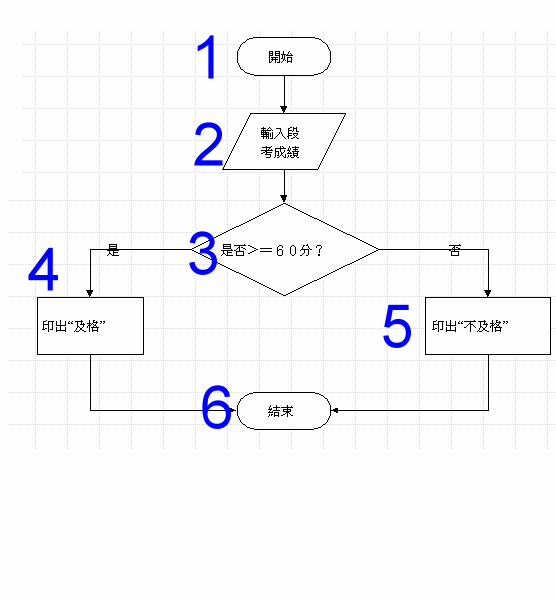

1、開始 2、取得某科的段考成績 3、判斷是否 ＞＝ ６０ 4、若是，則印出“及格” 5、若否，則印出“不及格” 6、結束 |
|
小結論：
一個流程圖包括：
1. 表示相應操作的框；
2. 帶箭頭的流程線；
3. 框內外必要的文字說明。
三、三種基本結構和改進的流程圖
1. 順序結構：

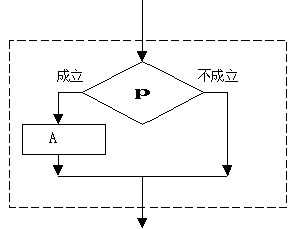

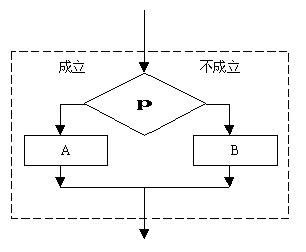

2. 選擇結構：

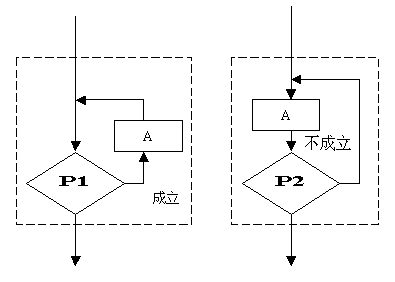

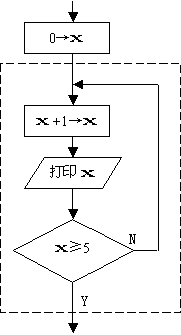

3. 迴圈結構
三種基本結構的共同特點：
l 只有一個入口；
l 只有一個出口；
l 結構內的每一部分都有機會被執行到；
l 結構內不存在“閉環”。
四、用電腦語言表示演算法
l 我們的任務是用電腦解題，就是用電腦實現演算法；
l 用電腦語言表示演算法必須嚴格遵循所用語言的語法規則。
【例 2.20】求1×2×3×4×5用C語言表示。
|
#include<stdio.h> main() { inti,t； t=1； i=2； while(i<=5) {t=t*i； i=i+1； } printf(“%d”,t)； } |
【例2.21】求級數的值。
|
#include<stdio.h> main() { int sigh=1； float deno=2.0,sum=1.0,term； while(deno<=100) { sigh= -sigh； term= sigh/ deno； sum=sum+term； deno=deno+1； } printf(“%f”,sum)； } |
五、 結構化程式設計方法
l 自頂向下；
l 逐步細化；
l 模組化設計；
l 結構化編碼。
